XSB2-B1,XSB2-B2,XSB2-C-H1,XSB2-C-H2,XSB2-C-S1,
用途及特点：
每秒10次的测控速度，0.2%的精度，多用途，许多特殊性能十分适合称重显示和控制，如清零、峰值、谷值检测及保
持功能。并可选多种功能：1点开关量输入用于外部清零，带2点继电器控制输出，外供精密10V电源（100mA）给现场
测力传感器。
◇ 10次/秒的采样及控制速度；精度0.2%FS
◇ 1点开关量输入可实现外部控制清零
◇ 清零、峰值、谷值检测显示
◇ 具有模拟量4－20mA输出及2点比较控制输出
◇ 电源：220VAC;
◇ 超载显示：0.L
◇ 显示范围：4位高亮度LED，-1999－5000
◇ 指示灯：上限、上上限、下限、下下限
产品选型：
|
|
代 码 说 明 |
|||||||||
|
XSB2－ |
0.2级，测控速度10次每秒 |
|||||||||
|

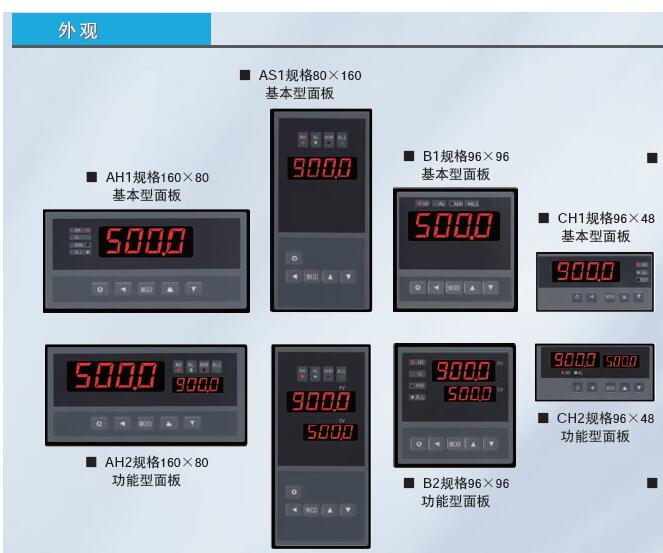

外型尺寸 |
A－H |
横式160×80×125； |
||||||||
|
A－S |
竖式160×80×125 |
|||||||||
|
B |
方形96×96×112（W×H×L） |
|||||||||
|
C－H |
横式96×48×112竖式48×96×112 |
|||||||||
|
C－S |
竖式48×96×112 |
|||||||||
|
D |
方形72×72×112（W×H×L） |
|||||||||
|
面板形式 |
1 |
4位LED |
||||||||
|
2 |
4位LED+4位LED(设定值或峰值、谷值显示) |
|||||||||
|
接点输入 |
K |
1点外部开关输入，用于置零 |
||||||||
|
输入信号 |
M |
MV信号 |
||||||||
|
I |
直流电流 |
|||||||||
|
V |
直流电压 |
|||||||||
|
报警点数 |
T□ |
T0：无报警 T1－T4：1－4个报警点 |
||||||||
|
变送输出 |
A1 |
电流输出：4-20mA，0-10MA，0-20MA |
||||||||
|
A2 |
电压输出：0-5V，1-5V，0-10V |
|||||||||
|
外供电源 |
B1 |
外供24VDC |
||||||||
|
B2 |
外供12VDC |
|||||||||
|
B3 |
外供精密10V电压源 |
|||||||||
|
通讯接口 |
S1 |
RS－232 |
||||||||
|
S2 |
RS－485 |
|||||||||
|
M1 |
Modbus-RTU协议 RS232 |
|||||||||
|
M2 |
Modbus-RTU协议 RS485 |
|||||||||
|
仪表电源 |
V0 |
220VAC |
||||||||
|
V1 |
24VDC |
|||||||||
