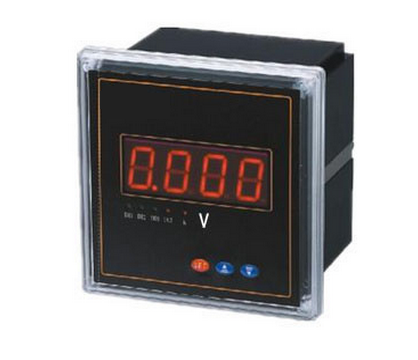

MT-DB140S67-U 单相电压表

点击图片查看原图

型号: MT-DB140S67-U
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 320
询价

公司基本资料信息
详细说明


MT-DB140S67-U 单相电压表

一、产品概述:

   MT-DB140S系列单相数显电测表是与互感器、分压器、分流器、电量变送器等配套使用的电量显示仪表,可对电网中的电压、电流等采用数码显示。产品以精度高、隔离性强、性能稳定、安装简便等优点,替代了目前用于400V低压柜中的指针式仪表、变送器等测量装置。

二、产品特点:

测量:单相电压
显示:一排LED数码管显示。
通讯:RS485通讯,MODBUS-RTU协议。
输入:二路开关量输入。
输出:二路开关量输出、一路模拟量输出。
扩展:AC5A以上需配电流互感器,AC500V以上需配电压互感器,现场可编程设置输入参数变比。

三、技术参数:

测 量      参 数         精 度        位 数            范 围

           电 压          0.2%          4            0-9999/KV

           电 流          0.2%          4            0-9999/KA

           有功功率       0.5%          4           -9999-9999/MW

           无功功率       0.5%          4           -9999-9999/Mar

           实在功率       0.5%          4            0-9999/KVA

           功率因数       0.5%          4           -1.000-0-1.000

           功 率          0.5%          4           45.00-65.00/HZ

输 入      额定值  电压:100V/400V;电流:5A,允许20%的超限(1A可选)            过  载  电压:2倍额定值(连续)

                   电流:2倍额定值(连续),20倍额定值/1秒

           负  荷  电压:<0.4VA;电流<0.1VA

           开关量输入   数量:2路

输 出   开关量输出:数量 2路 输出类型 机械触点 输出容量 5A/250V AC或30V DC

        模拟量输出:数量: 1路 分辨率: 12bit 范围: 4~20mA  DC 负载能力: 4~20mA  负载电阻:500Ω

环 境   运行温度:-25℃~+55℃  存储温度:-40℃~+85℃  相对湿度:  5%~95%RH (不结露)

电 源    AC/DC 220V,50/60HZ; 整机功耗:≤5W

四、开孔尺寸  67*67
