MT-DB140S110-I 单相电流表

MT-DB140S110-I 单相电流表

一、产品概述：

   MT-DB140S系列单相数显电测表是与互感器、分压器、分流器、电量变送器等配套使用的电量显示仪表，可对电网中的电压、电流等采用数码显示。产品以精度高、隔离性强、性能稳定、安装简便等优点，替代了目前用于400V低压柜中的指针式仪表、变送器等测量装置。

二、产品特点：

测量：单相电流
显示：一排LED数码管显示。
通讯：RS485通讯，MODBUS-RTU协议。
输入：二路开关量输入。
输出：二路开关量输出、一路模拟量输出。
扩展：AC5A以上需配电流互感器，AC500V以上需配电压互感器，现场可编程设置输入参数变比。

三、技术参数：

 测 量     参 数          精 度          位 数        范 围

           电 压          0.2%             4        0-9999/KV

           电 流          0.2%             4        0-9999/KA

           有功功率       0.5%             4       -9999-9999/MW

           无功功率       0.5%             4       -9999-9999/Mar

           实在功率       0.5%             4        0-9999/KVA

           功率因数       0.5%             4       -1.000-0-1.000

           功 率          0.5%             4       45.00-65.00/HZ

输 入     额定值  电压：100V/400V；电流：5A，允许20%的超限（1A可选）            过 载   电压：2倍额定值（连续）

           电 流：2倍额定值（连续），20倍额定值/1秒

           负 荷  电压：<0.4VA；电流<0.1VA

           开关量输入   数量：2路

输 出    开关量输出：数量 2路 输出类型 机械触点 输出容量 5A/250V AC或30V DC

         模拟量输出：数量 1路 分辨率： 12bit 范围： 4～20mA  DC 负载能力 4～20mA  负载电阻：500Ω

环 境    运行温度： -25℃～+55℃  存储温度： -40℃～+85℃  相对湿度：  5%～95%RH (不结露)

电 源    AC/DC 220V，50/60HZ； 整机功耗：≤5W

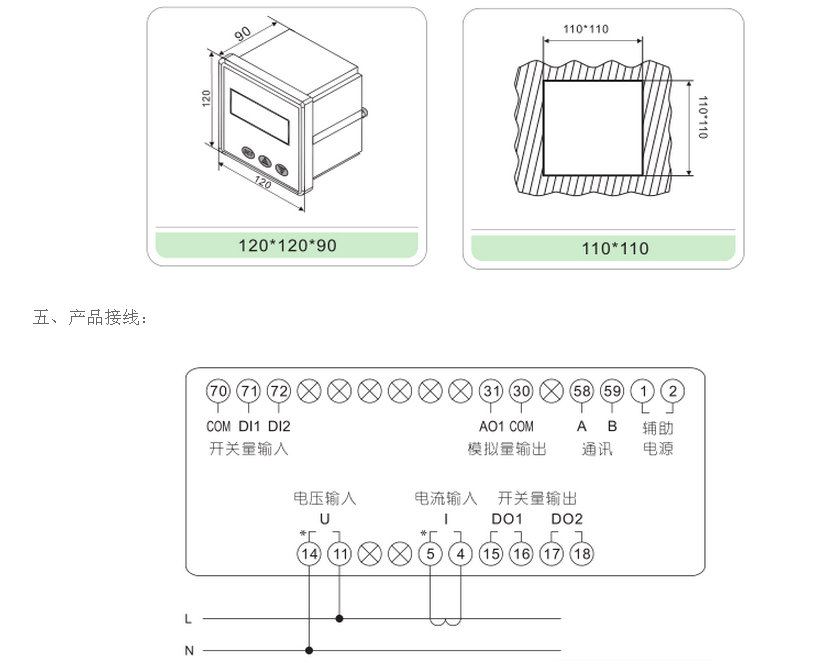

四、开孔尺寸：110*110
