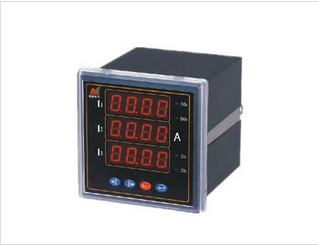

MT-B140S110-3I 三相电流表

点击图片查看原图

型号: MT-B140S110-3I
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 238
询价

公司基本资料信息
详细说明
 MT-B140S110-3I 三相电流表

一、产品概述:


    MT-B140S系列三相智能电测表是一种可设置CT和PT变比,具有模拟量变送输出、继电器输出等功能,配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电流参数值。该系列产品以安装简便,操作简洁、准确度高特点,主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。


二、产品特点:


   测量: 三相电流表。

   显示:三排LED数码管显示。

   通讯:RS485通讯,MODBUS-RTU协议。

   输入: 3路开关量输入。

   输出: 2路开关量输出、1路模拟量输出。

   扩展:可直接从电流、电压互感器输入信号,现场可编程设置输入参数变比。

   功能:四位显示、量程显示任意设定。

   用途:进线、母线以及重要配出回路,适用GCS、GCK、MNS、GGD等柜型。


三、产品类型:


   三相电流表


四、技术参数:


测 量        参 数      精 度         位 数         范 围

             电 流       0.2%           4         0-9999/kv



输 入   额定值   电压:100V/400V;电流:5A,允许20%的超限(1A可选)

        过   载  电压:2倍额定值(连续)

        电   流:2倍额定值(连续),20倍额定值/1

        负   荷  电压:<0.4VA;电流<0.1VA

        开关量输入   数量:4路

输 出   开关量输出:

        数   量: 2路

        输出类型:机械触点

        输出容量:5A/250V AC或30V DC

        模拟量输出:

        数   量: 4路

        分 辨 率:12bit

        范   围: 4~20mA  DC

        负载能力:4~20mA

        负载电阻:500Ω

通 讯   类   型: RS485

        波特率: 1200-19200bps

        协   议:MODBUS-RTU

        功   能:读出、写入设置参数

                 读出实际测量值

                 执行操作命令

环 境   运行温度:-25℃~+55℃

        存储温度:-40℃~+85℃

        相对湿度:5%~95%RH (不结露)

电 源   85~265V AC,50/60Hz;(100~280V DC) 整机功耗: ≤5W


五、开孔尺寸:110*110
