BFD-4Q4,变压器风扇



1. 产品概述

1.1 BF系列变压器风扇适用于大中型变压器的冷却系统,它是依据机械行业标准JB/T9642-1999《变压器风扇》等标准设计制造的,该产品吸取了国内外同类产品的优点,具有优良的空气动力性能和噪声低、效率高、防护分级高、安全可靠等特点,是目前国内先进的变压器专用风扇。

变压器风扇由单级轴流式叶轮和专用电动机构成。叶片为等厚板形和机翼形。电动机采用进口低噪声轴承,轴端采用特殊防水结构,止口等部位涂609#高分子液态密封胶密封,具有良好的防护作用,电动机外壳防护分级为IP55,适用于户外使用。

2. 型号说明

2.1 型号含义

2.2 代号含义

代号

吹风方向

环境代号



Q

H

W

TH

TA

含义

前吹(空气由电动机流向叶轮)

后吹(空气从叶轮流向电动机)

一般地区(略)

湿热带

干热带

3. 环境条件

3.1 周围空气温度:-40℃~75℃

3.2 空气相对湿度:最湿**平均最大相对湿度为95%,同时该**平均最低温度为25℃。

3.3 海拔不超过1000m(超过1000m时电机温升应按标准进行修正)。

3.4 太阳辐射最大强度:0.98KW/m2。

3.5 最大降雨强度:50mm/10min。

3.6 砂尘、冰、雪、霜、露:有。

3.7 电机采用B级绝缘,当海拔不超过1000m,周围空气温度不超过75℃,其定子绕组的温度限值(电阻法)不超过45K,轴承允许温度(温度计法)不超过95℃。

3.8 采用低噪声轴承,在正常的使用条件下,能承受额定负载连续运行,其使用寿命为10年,并能保证在第一次大修前安全运行时间不少于5年。

4. 订货说明

4.1订货时请详细说明产品型号、技术参数及安装结构型式等。

4.2订购配件时请说明整机型号与配件名称及规格。

4.3本说明书中产品技术参数及安装尺寸仅供用户参考,若数据有变动,以供需双方协议为准,恕不更正。

4.4如有特殊要求,经双方协商后,可供应特殊规格型号产品。

 附表一:BF系列变压器风扇产品型号与技术参数

序号No.

型 号

Type

叶轮直径

mm

同步转速
r/min

风量

m3/h

全压

Pa

电流

A

电压

V

频率

Hz

功率

kW

噪声

dB(A)

重量

kg

01

BFD-4Q4

Φ410

1500

4200

103

0.81

380

50

0.25

74

16

02

BF2-4Q4

Φ390

1500

4100

85

0.65

380

50

0.18

74

8

03

BF2-4Q4

Φ410

1500

4200

103

0.81

380

50

0.25

74

12

04

BF-5Q4

Φ500

1500

5600

144

1.24

380

50

0.40

75

17

05

BF-5H4

Φ500

1500

5600

144

1.24

380

50

0.40

75

17

06

BF2-5Q4

Φ500

1500

5600

144

1.10

380

50

0.37

75

13

07

BF2-5Q4

Φ500

1500

7000

185

1.50

380

50

0.55

75

14

08

BF2-5H4

Φ500

1500

7000

185

1.50

380

50

0.55

75

14

09

BF2-6Q6

Φ600

1000

6240

118

2.00

380

50

0.75

75

55

10

BF2-6.3Q6

Φ630

1000

7500

176

2.00

380

50

0.75

72

52

11

BF2-6.3Q6

Φ626

1000

7500

176

2.00

380

50

0.75

72

52

12

BF2-7Q6

Φ700

1000

13500

98

2.30

380

50

0.75

79

46

13

BF2-7.5Q6

Φ750

1000

14200

150

4.00

380

50

1.50

76

38

14

BF5-7.56Q8

Φ756

750

14000

130

2.40

380

50

0.75

67

45

15

BF2-8Q6

Φ800

1000

16000

216

3.80

380

50

1.50

75

49

16

BF3-8Q6

Φ800

1000

16000

216

3.80

380

50

1.50

75

48

17

BF4-8Q6

Φ800

1000

16000

160

4.00

380

50

1.50

76

48

18

BF2-9Q6

Φ900

1000

16000

216

4.00

380

50

1.50

77

49

19

BFJ-7.56Q6

Φ756

1000

14200

120

2.90

380

50

1.10

74

37

20

BFJ-8.5Q6

Φ850

1000

22500

216

6.50

380

50

2.20

80

101

21

BFJ-8.5Q8

Φ850

750

17000

130

6.10

380

50

1.70

80

101

附表二:BF系列变压器风扇安装尺寸

序号

型 号

D

M

M1

S

S1

L

LB

HD

备注

01

BFD-4Q4

φ410

φ65

φ105

4-M10

4-M8

300

230

170

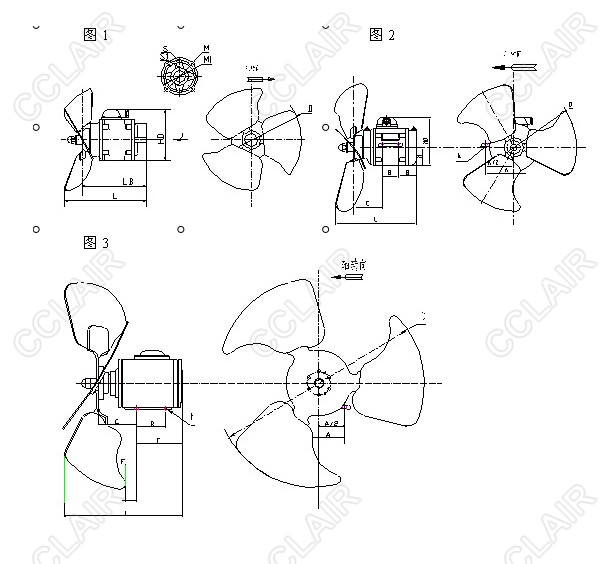

图1

02

BF2-4Q4

φ390

φ65

φ105

4-M10

4-M8

220

155

125

图1

03

BF2-4Q4

φ410

φ65

φ105

4-M10

4-M8

300

225

175

图1

序号

型 号

A

B

C

D

E

H

K

L

HD

备注

04

BF -5Q4

170

50

102

φ500

125

0

4-φ12

330

175

图2

05

BF -5H4

170

50

102

φ500

125

0

4-φ12

330

175

图2

06

BF2-5Q4

170

50

102

φ500

75

0

4-φ12

285

175

图2

07

BF2-5Q4

08

BF2-5H4

170

50

102

φ500

75

0

4-φ12

285

175

图2

09

BF2-6Q6

240

100

170

φ600

68

0

4-φ15

450

250

图3

10

BF2-6.3Q6

216

100

116

φ630

79

112

4-φ15

425

257

图3

11

BF2-6.3Q6

216

100

116

φ626

79

112

4-φ15

425

257

图3

12

BF2-7Q6

140

100

110

φ700

65

90

4-φ15

410

175

图3

13

BF2-7.5Q6

160

140

80

φ750

70

90

4-φ10

 455

 200

图3

140

125

80

φ750

70

90

4-φ10

430

 245

图3

14

BF5-7.56Q8

140

125

88

φ756

82

90

4-Φ13

430

245

图3

15

BF2-8Q6

216

125

170

φ800

70

112

4-φ15

475

257

图3

16

BF3-8Q6

160

140

140

φ800

65

100

4-φ15

455

200

图3

17

BF4-8Q6

160

140

140

φ800

65

100

4-φ15

455

200

图3

18

BF2-9Q6

160

140

140

φ900

65

100

4-φ15

455

200

图3

216

125

170

φ900

70

112

4-φ15

475

257

图3

19

BFJ-7.56Q6

140

125

110

φ756

70

90

4-φ13

440

175

图3

20

BFJ-8.5Q6

216

178

94

φ850

70

132

4-φ15

467

320

图3

21

BFJ-8.5Q8

216

178

94

φ850

70

132

4-φ15

467

320

图3
