YAF3-Ea10B,YAF3-Eb10B,YAF3-Ea20B,YAF3-Eb20B,液控单向阀
点击图片查看原图

型号： YAF3-Ea10B,YAF3-Eb10B,YAF3-Ea20B,YAF3-Eb20B,
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 722
询价

公司基本资料信息
详细说明
YAF3-Ea10B,YAF3-Eb10B,YAF3-Ea20B,YAF3-Eb20B,液控单向阀,生产厂家,价格

途

液控单向阀允许油液从一个方面自由通过，反方向造控制压力开启单向阀使油液通过，控制压力过低或消失时，单向阀关闭，油液则不能通过。

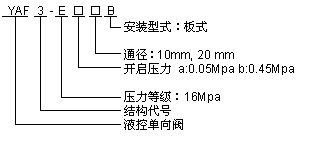

  型号说明

  技术参数

型号 通径
mm		 额定压力
Mpa		 最高使用压力
Mpa		 开启压力
Mpa		 控制容积
ml		 最小控制压力
MPa		 重量Kg
YAF3-Ea10B 10 16 20 0.05 3.8 5.8 2.7
YAF3-Eb10B 0.45
YAF3-Ea20B 20 16 20 0.05 6.2 9.3 4.8
YAF3-Eb20B 0.45
  特性曲线

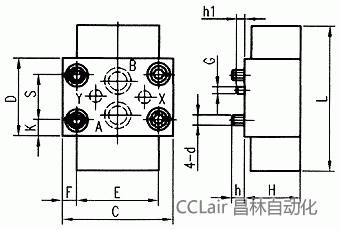

  外形尺寸


型号 尺寸mm
C D E F G H K L S h h1 d
YAF3-E*10B 90 66 66.7 11.7 Φ6 48 13 122 42.9 15 6 M10
YAF3-E*20B 100 88 79.4 10.3 Φ6 58 14 144 60.3 15 6 M10
  连接底板
  通径 10mm(GB8100-AG-06-2-A/ISO-5781-AG-06-2-A) 通径 20mm(GB8100-AH-08-2-A/ISO-5781-AH-08-2-A)


  尺寸mm
A B X Y G F1 F2 F3 F4
X 7.1 35.7 21.4 21.4 31.8 0 42.9 42.9 0
Y 33.3 33.3 58.7 7.9 66.7 0 0 66.7 66.7
Φ 14.7
max		 14.7
max		 4.8 4.8 7.5 M10 M10 M10 M10
  尺寸mm
A B X Y G F1 F2 F3 F4
X 11.1 49.2 20.8 39.7 44.5 0 60.3 60.3 0
Y 39.7 39.7 73 6.4 79.4 0 0 79.4 79.4
Φ 23.7
max		 23.7
max		 4.8 4.8 7.5 M10 M10 M10 M10
