45JR6-L8,24JR6-L8,K23JR6-L6,K24JR7-L6,换向阀

点击图片查看原图

型号: 45JR6-L8,24JR6-L8,K23JR6-L6,K24JR7-L6
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 1180
询价

公司基本资料信息
详细说明
45JR6-L8,24JR6-L8,K23JR6-L6,K24JR7-L6,换向阀

一、特点:

1、该换向阀用于控制气路的通断和转向。

2、本换向阀为截止结构,手动操作方式。

3、该阀切换速度快,响应特性好,且流通能力大。

二、图形符号:

24JR6

45JR6

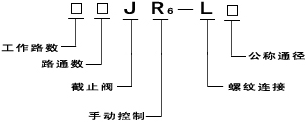

三、型号说明:



四、技术参数

型号 45JR6-L8 24JR6-L8 K23JR6-L6 K24JR7-L6
公称通径 8mm 6mm
有效截面积 20mm² 10mm²
最高使用压力 1.0MPa
工作温度 5~60°C
耐久性 200万次
泄漏量 50Nml/min

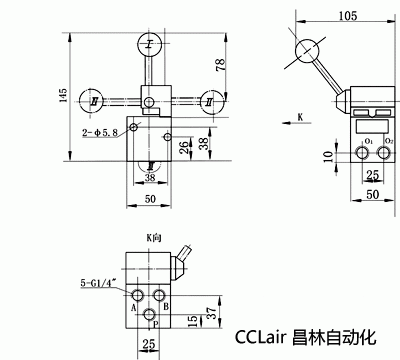

五、外形及安装尺寸

型号
手柄位置
24JR6-L8
---

A→O1

P→B

P→A

B→O2

24JR6-L8

AO1

BO2

PA

PB

A→O1

P→B

P→A

B→O2
