DHM5-0.2,DHM5-0.4,DHM5-1.0,DHM5-2.0,电磁失电制动器
DHM5系列微型电磁失电制动器为通电脱离（释放）、断电弹簧制动的摩擦式制动器，广泛应用于制动门、舞台、医疗器械、办公设备等机械传动系统中，实现快速停车和准备定位。
这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点，是一种理想的自动化执行元件

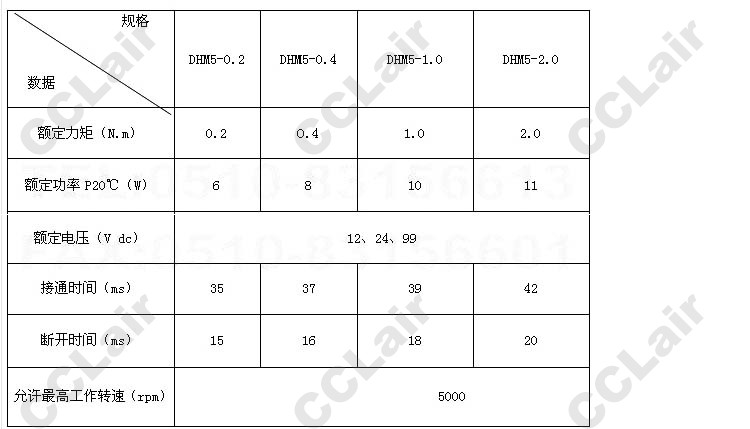

主要性能参数

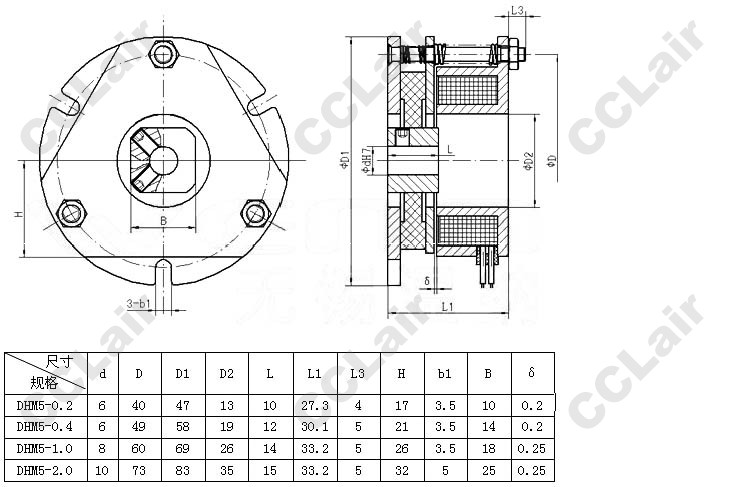

外形尺寸
安装注意事项
◎ 摩擦片及衔铁表面不得有油污，必须保持清洁。
◎ 安装时必须保证气隙"δ"
◎ 齿轮套不得有轴向窜动
◎ 安装后必须旋出空心螺栓锁紧在电动机后端盖或法兰盘上

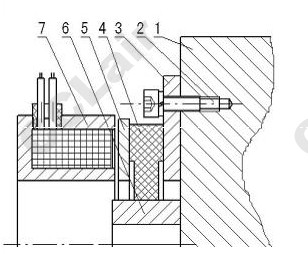

安装示意图
| 1、电机端盖 |
| 2、空心螺栓装置 |
| 3、制动盘 |
| 4、衔铁 |
| 5、手动释放装置 |
| 6、齿轮套 |
| 7、磁轭组件 |
| 8、安装螺钉 |
