LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花联轴器

点击图片查看原图

型号：	LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花联轴器
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	587

公司基本资料信息

联系人销售员 1385(先生)
电话13861877712
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

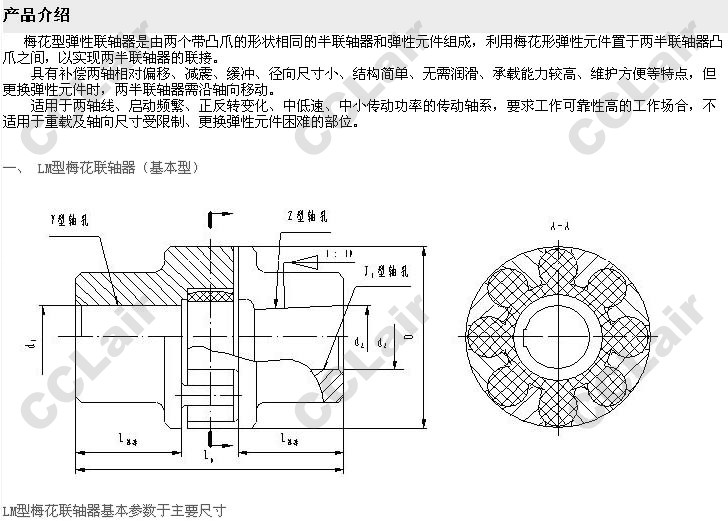

LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花联轴器

型号	公称扭矩N*m		许用转速n r/min	轴孔直径m	轴孔长度（mm）			L0 mm	D mm	弹性件型号	转动惯量 I Kg*m2	质量 M Kg
	弹性件硬度				Y型	J1、Z型	L推荐
	a/Ha	b/Hb		d1、d2 、dZ	L
	80±5	60±5
LM1	25	45	15300	12，14	32	27	35	86	50	MT1	0.0002	0.66
				16，18，19	42	30
				20，22，24	52	38
				25	62	44
LM2	50	100	12000	16，18，19	42	30	38	95	60	MT2	0.0004	0.93
				20，22，24	52	38
				25，28	62	44
				30	82	60
LM3	100	200	10900	20，22，24	52	38	40	103	70	MT3	0.0009	1.41
				25，28	62	44
				30，32	82	60
LM4	140	280	9000	22，24	52	38	45	114	85	MT4	0.0020	2.18
				25，28	62	44
				30，32，35，38	82	60
				40	112	84
LM5	350	400	7300	25，28	62	44	50	127	105	MT5	0.0050	3.60
				30，32，35，38	82	60
				40，42，45	112	84
LM6	400	710	6100	30，32，35，38	82	60	55	143	125	MT6	0.0114	6.07
				40，42，45，48	112	84
LM7	630	1120	5300	35，38	82	60	60	159	145	MT7	0.0232	9.09
				40，42，45，48，50，55	112	84
LM8	1120	2240	4500	45，48，50，55，56	112	84	70	181	170	MT8	0.0468	13.56
				60，63，65	142	107
LM9	1800	3550	3800	50，55，56	112	84	80	208	200	MT9	0.1041	21.40
				60，63，65，70，71，75	142	107
				80，	172	132
LM10	2800	5600	3300	60，63，65，70，71，75	142	107	90	230	230	MT10	0.2105	32.03
				80，85，90，95	172	132
				100	212	167
LM11	4500	9000	2900	70，71，75	142	107	100	260		MT11	0.4338	49.52
				80，85，90，95	172	132
				100，110，120，	212	167
LM12	6300	12500	2500	80，85，90，95	172	132	115	297	300	MT12	0.8205	73.45
				100，110，120，125	212	167
				130	252	202
LM13	11200	20000	2100	90，95，	172	132	125	323	360	MT13	1.6718	103.86
				100，110，120，125	212	167
				130，140，150	252	202
LM14	12500	25000	1900	100，110，120，125	212	167	135	333	400	MT14	2.4990	127.59
				130，140，150	252	202
				160	302	242
注： 1、质量、转动惯量按L推荐最小轴孔计算近似值； 2、带*轴孔可以用于Z型轴孔; 3、a、b为二种材料的硬度代号。
