SWP200FG,SWP250FG,SWP285FG,SWP315FG,SWP350FG,SWP435FG,SWP480FG,SWP550FG,反向贯通式万向联轴器

点击图片查看原图

型号: SWP200FG,SWP250FG,SWP285FG,SWP315FG,SWP350FG,SWP435FG,SWP480FG,SWP550FG,反向贯通式万向联轴器
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 603
询价

公司基本资料信息
详细说明


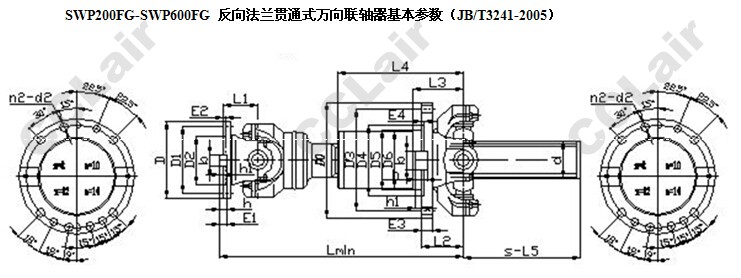

SWP200FG,SWP250FG,SWP285FG,SWP315FG,SWP350FG,SWP435FG,SWP480FG,SWP550FG,反向贯通式万向联轴器

SWP-FG型 200 225 250 285 315 350 390 435 480 550 600
回 转 直 径 D/D0 200-285 225-315 250-350 285-390 315-435 350-480 390-550 435-600 480-640 550-710 600-810
公称转矩 Tn KN.m 40 56 80 112 160 224 315 400 560 800 1120
疲劳转矩 Tf KN.m 16 23 36 55 80 105 150 210 260 400 520
轴线折角 β≤ 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10°
伸缩量 S 600 650 700 750 750 800 800 900 900 1000 12000
尺寸 (mm) 最短长度Lmin 630 740 820 925 1050 1140 1250 1385 1535 1690 1760
D 200 225 250 285 315 350 390 435 480 550 600
D0 285 315 350 390 435 480 550 600 640 710 810
D1(JS11) 175 196 218 245 280 310 345 385 425 292 555
D2(H7) 90 105 115 135 150 165 185 200 225 260 350
D3(JS11) 260 285 315 355 390 435 500 550 580 650 745
D4(h7) 195 220 240 270 300 335 385 420 450 510 550
D5 135 155 170 190 215 240 275 300 325 370 460
D6 120 130 155 175 205 230 250 280 310 350 430
d 90 100 115 132 150 165 185 210 230 260 300
E1 17 20 25 27 32 35 40 42 47 50 55
E2 5 5 5 7 7 8 8 10 12 12 15
E3 25 30 35 40 42 47 50 55 60 65 75
E4 7 7 7 8 8 10 10 12 15 15 15
b-h 28-16 32-18 40-25 40-30 40-30 50-32 70-36 80-40 90-45 100-45 90-55
h1 8 9 12.5 15 15 16 18 20 22.5 22.5 27.5
n1-d1 8-ф15 8-ф17 8-ф19 8-ф21 10-ф23 10-ф23 10-ф25 16-ф28 16-ф31 16-ф31 22-ф34
n2-d2 8-ф15 8-ф17 8-ф19 8-ф21 10-ф23 10-ф23 10-ф25 12-ф28 12-ф31 12-ф31 14-ф37
L1 110 120 135 150 170 185 205 235 265 290 330
L2 130 145 165 185 205 230 260 290 310 345 390
L3 125 140 160 180 195 220 250 275 295 330 400
L4 360 395 435 480 565 630 695 735 810 880 950
L5 90 100 115 130 140 160 185 205 210 235 265
重量 (kg) 173 241 319 428 590 844 1140 1611 2202 3055 3540
每增加100mm重量 4.9 6 7.9 10.1 13.5 16.4 20.5 26.4 31.6 40.2 55.5

SWP225FG,SWP390FG,SWP600FG,
