HJRD91-26G,智能雷达物位计

点击图片查看原图

型号: HJRD91-26G,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 498
询价

公司基本资料信息
详细说明
 HJRD91-26G,智能雷达物位计

HJRD91-26G智能雷达物位计是先进的雷达式物位测量仪表,测量最大距离可达20米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于各种强腐蚀性液体。
应    用:各种强腐蚀性液体
    测量范围:20 米
    过程连接:螺纹、法兰
    介质温度:-40~120℃
    过程压力:-0.1~0.3MPa
    精    度:±5mm
    频率范围:26GHz
    防爆等级:Exib ⅡC T6 Gb
    防护等级:IP67
    信号输出:4—20mA/HART(两线/四线)
              RS485/Modbus

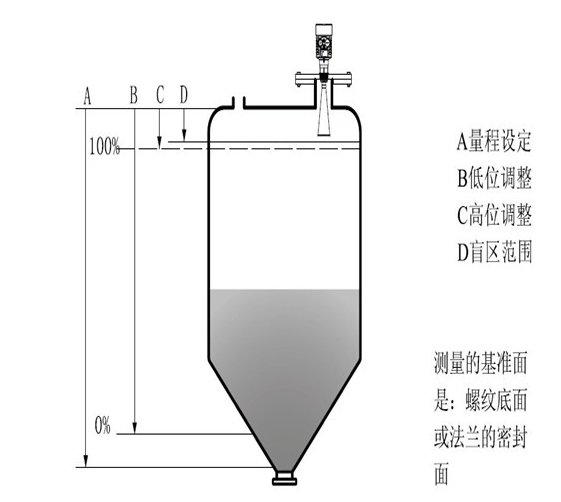

 雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)
雷达物位计采用了高达26GHz的发射频率,因而具有:
    ▲非接触雷达,无磨损,无污染
    ▲天线尺寸小,便于安装
    ▲波长更短,对在倾斜的固体表面有更好的反射
    ▲测量盲区更小,对于小罐测量也会取得良好的效果
    ▲波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物
    ▲几乎不受腐蚀、泡沫影响
    ▲几乎不受大气中水蒸气、温度和压力变化影响
    ▲严重粉尘环境不会影响电磁波工作
    ▲高信噪比,即使在波动的情况下也能获得更优的性能
    ▲26GHz频率,是测量固体和低介电常数介质的最佳选择

产品选型表:

       HJRD91-许可证
       P 标准型 ( 非防爆 )
       I 本安型 (Exib  C T6)
       D 本安型+隔爆型 (Exd ib  C T6)
             HJRD91-天线型式/材料/过程温度/天线长度
             F 密封喇叭 /PTFE/(-40 ~ 120)℃
               HJRD91-过程连接/材料
                G 螺纹 G1½"A
                N 螺纹 1½"NPT
                A 法兰 DN50/PP
                B 法兰 DN80/PP
                C 法兰 DN100/PP
                Y 特殊定制
                     HJRD91-容器接管长度
                      A 接管 l00mm
                      B 接管 200mm
                            HJRD91-电子单元
                             2 (4 ~ 20)mA /24V DC 两线制
                             3 (4 ~ 20)mA /24V DC/HART 两线制
                             4 (4 ~ 20)mA /24V AC 四线制
                             5  RS485/Modbus
                                    HJRD91-外壳/防护等级
                                     L 铝 /IP67
                                     G 不锈钢 304/IP67
                                         HJRD91-电缆进线
                                          M M20*1.5
                                          N ½"NPT
                                              HJRD91-现场显示/编程
                                                A
                                                X 不带
