 HYMZ-QP0.4/1.0,HYMZ-QP0.63/1.0,HYMZ-QP1.0/1.0,HYMZ-QP1.6/1.0,HYMZ-QP2.5/1.0,气囊式脉冲阻尼器

气囊式脉冲阻尼器
气囊式脉冲阻尼器的最大优点在于其能够承受较高的压力(我公司生产的气囊式脉冲阻尼器最大耐压31.5MPa),其结构是在空气罐内加一个气囊,气囊内充入一定压力的气体,在管路中,管路中的液体压缩气囊,气囊收缩,然后扩张,从而起到缓冲效果。和膜片式相比较,气囊式脉冲阻尼器的灵敏度更高,缓冲效果更好,但是因其气囊材质一般为橡胶材质,所以其使用范围没有膜片式广,其选型方法是泵每次冲程的容积数乘以10,即得到能减小90%脉冲的最小容积数。
壳体材质:不锈钢、碳钢。气囊材质:丁腈橡胶、丁基橡胶、氟橡胶、三元乙丙橡胶、氯丁胶等。
选择气囊式阻尼器时请确定所选择的气囊能在输送的介质中正常使用。

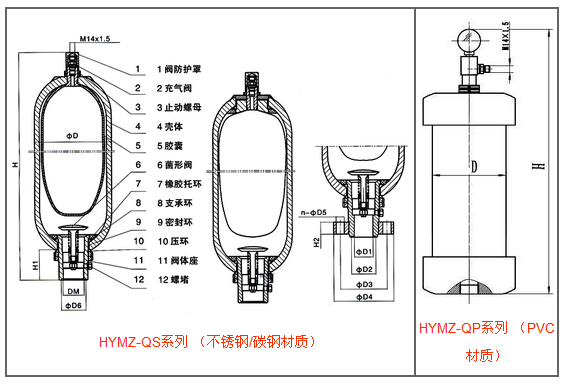

气囊式脉冲阻尼器规格尺寸图

规格型号
材质
公称容积
(L)
额定
压力
(Mpa)
尺寸
联接方式
H(mm)
L1(mm)
L2
(mm)
D
(mm)
HYMZ-QP0.4/1.0
PVC
0.4
1.0
315
130
52
90
Rc3/4″
HYMZ-QP0.63/1.0
PVC
0.63
1.0
365
180
HYMZ-QP1.0/1.0
PVC
1.0
1.0
470
282
HYMZ-QP1.6/1.0
PVC
1.6
1.0
400
190
65
160
Rc11/4″
HYMZ-QP2.5/1.0
PVC
2.5
1.0
470
260
HYMZ-QP4.0/1.0
PVC
4.0
1.0
580
370
HYMZ-QP6.3/1.0
PVC
6.3
1.0
750
540
HYMZ-QP10/1.0
PVC
10
1.0
710
460
90
225
Rc2″
HYMZ-QS0.4/20
不锈钢
0.4
31.5
320
135
52
89
M27×2-6H
HYMZ-QS0.63/20
不锈钢
0.63
31.5
375
190
HYMZ-QS1.0/20
不锈钢
1.0
31.5
485
300
HYMZ-QS1.6/20
不锈钢
1.6
31.5
420
210
65
152
M42×2-6H
HYMZ-QS2.5/20
不锈钢
2.5
31.5
490
280
HYMZ-QS4.0/20
不锈钢
4.0
31.5
600
390
HYMZ-QS6.3/20
不锈钢
6.3
31.5
770
560
HYMZ-QS10/20
不锈钢
10
31.5
740
490
90
219
M60×2-6H

HYMZ-QP4.0/1.0,HYMZ-QP6.3/1.0,HYMZ-QP10/1.0,HYMZ-QS0.4/20,HYMZ-QS0.63/20,HYMZ-QS1.0/20,
HYMZ-QS1.6/20,HYMZ-QS2.5/20,HYMZ-QS4.0/20,CCLAIR HYMZ-QS6.3/20,HYMZ-QS10/20,
