1.25SCY14,2.5SCY14,5SCY14,10SCY14,25SCY14,32SCY14,40SGY14,63SGY14,80SGY14,100SGY14,轴向柱塞泵
1.25SCY14-1B,2.5SCY14-1B,5SCY14-1B,10SCY14-1B,13SCY14-1B,16SCY14-1B,25SCY14-1B,32SCY14-1B,
40SCY14-1B,63SCY14-1B,80SCY14-1B,100SCY14-1B,160SCY14-1B,250SCY14-1B,400SCY14-1B,
1.25SGY14-1B,2.5SGY14-1B,5SGY14-1B,CCLAIR,10SGY14-1B,13SGY14-1B,16SGY14-1B,25SGY14-1B,32SGY14-1B,
40SGY14-1B,63SGY14-1B,80SGY14-1B,100SGY14-1B,160SGY14-1B,250SGY14-1B,400SGY14-1B,

一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中,以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要,本油泵有多种变量形式。本油泵,油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中,其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。
二、型号说明

示例:63SCY14-1B
表示:排量为63毫升/转,压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
(即1000r/min时公称流量为63L/min)
三、油泵系列规格(见表1.表2)
表1 CY14-1B、CM14-1B轴向柱塞泵(马达)系列参数

公称排量
1.25
2.5
5
10
2.5

63
160
250
额定压力(MPa)
31.5
理论(空载)排量(ml/r)
1.74
3.49
5.5
10.9
26.9

67.8
175.6
253.8
1000r/min的公称流量(l/min)
1.25
2.5
5
10
25
40
63
160
250
公称转速(r/min)
1500
1500
1500
1500
1500

1500
1000
1000
最高转速(r/min)

最大理论扭矩(Nm)
8.7
17.5
27.4
54.6
134.9

339.9
880.3
1272.4
1000r/min的最大理论功率(KW)
0.9
1.8
2.9
5.7
14.1
20.7
35.6
92.2
133.2
变量
形式
CCY14-1B

0
0

0
0
0
DCY14-1B

YCY14-1B


SCY14-1B

MCY14-1B

PCY14-1B

LCY14-1B

0
0

0
0
0
ZCY14-1B

0
0
0
0
0
0
MYCY14-1B


BCY14-1B

※注:经技术洽谈后订货,有“0”者表示油流可以换向,有√者表示油流不可换向,空白者表示无该品种。
表2 GY14-1B(GM14-1B)轴向柱塞泵(马达)系列参数
公称排量
16
32
80
400
额定压力(MPa)
25
理论(空载)排量(ml/r)
17.0
34.1
87.6
365.5
1000r/min的公称流量(l/min)
16
32
80
400
公称转速(r/min)
1500
1500
1500
1000
最高转速(r/min)
特定
最大理论扭矩(Nm)
67.6
135.5
348.2
1452.7
1000r/min的最大理论功率(KW)
7.4
14.8
37
169.2
变量
形式
CGY14-1B
0
0
0
0
YGY14-1B
DGY14-1B
SGY14-1B
MGY14-1B
PGY14-1B
LGY14-1B
ZGY14-1B
0
0
0
0
BGY14-1B
MYGY14-1B
结构原理简述

SCY型轴向柱塞泵,其原理为转动手轮使变量活塞上下移动,带动变量头倾斜角变化,改变柱塞行程长短,达到变量的目的。这种变量型只适用于不频繁

变量,而且不需要远距离操纵的情况下。

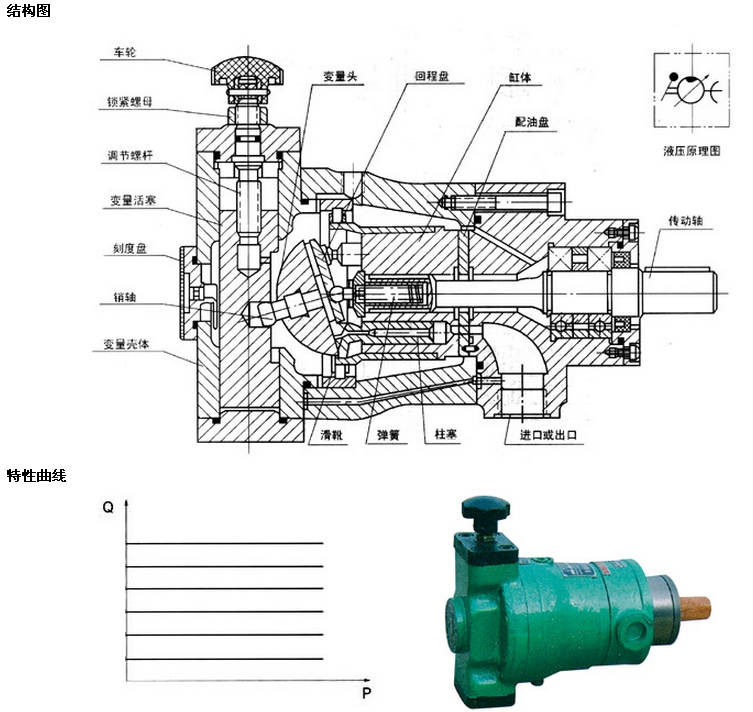

结构图
160.250.(400)SCY14-1B
推荐管道尺寸(不可逆泵使用)
型号
进口
出口
回油口
10SCY14-1B
22×16
18×13
10×8
25.(32)SCY14-1B
34×24
28×20
10×8
40SCY14-1B
42×30
34×24
12×10
63.(80)SCY14-1B
50×38
42×30
12×10
160SCY14-1B
63×46
50×38
18×15
250SCY14-1B
75×55
63×46
18×15
(400)SCY14-1B
90×66
75×55
22×18

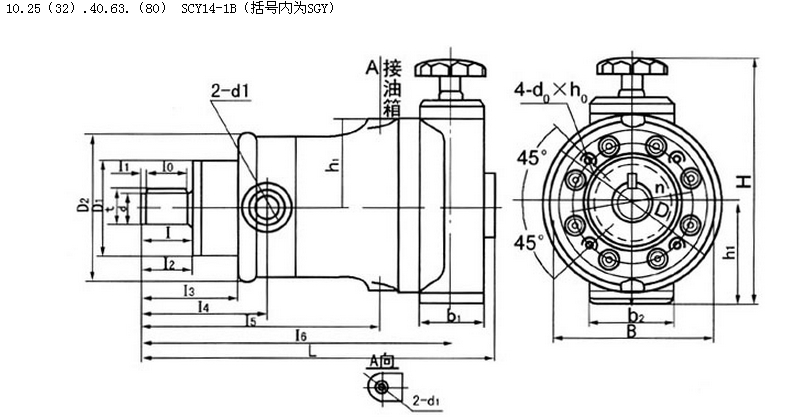

型号
b
b0
(N0)
b3
D0
D1
(f9)
D2
D3
d
(h6)
d1
d2
d3
h1
10MCY14-1B
142
8

100
75
125
150
25
M22×1.5

M14×1.5
71
25.(32)MCY14-1B
172
8

125
100
150
170
30
M33×2

M14×1.5
83
40MCY14-1B
180
10

135
100
164
182
32
M39×2

M18×1.5
87
63.(80)MCY14-1B
200
12

155
120
190
225
40
M43×2

M18×1.5
108
160MCY14-1B
340
16
90
198
150
240
300
55
50
64
M22×1.5
141
250.(400)MCY14-1B
420
18
110
230
180
280
360
60
55
76
M22×1.5
170
型号
h3
L
I
I0
I1
I2
I3
I4
I5
t
d0×h0
10MCY14-1B

253
40
30
4
41
86
109
194
28
M10×25深
25.(32)MCY14-1B

308
52
45
4
54
104
134
246
32.5
M10×25深
40MCY14-1B

311
49
45
4
54
104
136
236
35
M10×25深
63.(80)MCY14-1B

385
60
50
4
62
122
157
300
42.8
M10×25深
160MCY14-1B
25
525
106
100
4
110
180
230
411
59
M16×25深
250MCY14-1B
25
622
110
100
5
112
212
272
492
63.9
M20×25深
400MCY14-1B
28
632
110
100
5
112
212
277
502
63.9
M20×35
