IGP-1-10,IGP-1-3.5,IGP-1-5,IGP-1-6.3,IGP-1-8,内啮合齿轮泵

点击图片查看原图

型号: IGP-1-10,IGP-1-3.5,IGP-1-5,IGP-1-6.3,IGP-1-8,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 1177
询价

公司基本资料信息
详细说明
IGP-1-10,IGP-1-3.5,IGP-1-5,IGP-1-6.3,IGP-1-8,内啮合齿轮泵,生产厂家,价格

产品描述:

    IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合,如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机,还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。

原理、特点
    内啮合齿轮副旋转时,油液被吸入泵壳及内外齿轮间的空腔中,大小月牙块和啮合齿在圆周方向由于弹簧片的作用 始终形成封闭,支承盘则在轴向形成几乎无间隙的密封,由此,泵的容积损失减至最小,吸入的油液由齿顶进入齿间高压喷射出。
    内啮合齿轮副、滑动轴承、轴向和径向的自动补偿,这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。

型号说明:

技术参数:

型号 IGP-1-3.5 IGP-1-5 IGP-1-6.3 IGP-1-8 IGP-1-10
理论排量 ml/r 3.6 5.2 6.4 8.2 10.2
转速 r/min 最低转速 400
最高转速 3000
压力 MPa 连续工作压力 31.5
最大峰值压力 33

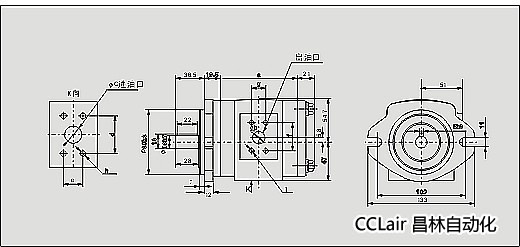

外形及安装尺寸:

型号 a b c d e f g h I kg
IGP-1-3.5 66 9 14 38 17.5 38 17.5 M8×13 M8×13 4.8
IGP-1-5 70 11 14 38 17.5 38 17.5 M8×13 M8×13 5.0
IGP-1-6.3 73 11 19 47.5 22 38 17.5 M10×15 M8×13 5.2
IGP-1-8 77.5 13 19 47.5 22 38 17.5 M10×15 M8×13 5.4
IGP-1-10 82.5 13 21 52.4 26.2 38 17.5 M10×15 M8×13 5.6

特性曲线:
