ASC-01,ASC-02,ASC-03,ASC-04,单向节流阀
点击图片查看原图

型号： ASC-01,ASC-02,ASC-03,ASC-04
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 1002
询价

公司基本资料信息
详细说明
ASC-01,ASC-02,ASC-03,ASC-04,单向节流阀
● 产品简介
单向型流量控制阀，在气路中调节压缩空气的流量，气源正向流动时节流，反向流动时不发生节流，以改变气缸等执行元件的单向运动速度。
■ 订购代码

■ 图形符号

■ 技术参数


■ 外形尺寸
● 精密型


项目 \ 规格

接管螺纹
使用流体
压力范围
开启压力
使用温度
精密型
RE-01
G1/8
压缩空气
0.03MPa
0.05～1.2 MPa
-5～99℃
RE-02
G1/4
RE-03
G3/8
RE-04
G1/2
基本型
ASC-01
G1/8
0.05～0.8 MPa
-5～60℃
ASC-02
G1/4
ASC-03
G3/8
ASC-04
G1/2
● 基本型号

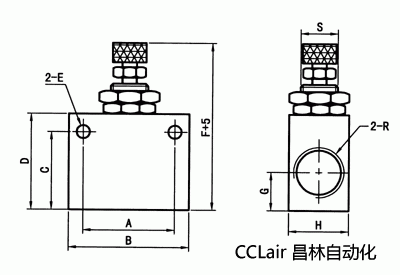

规格 RE-01 RE-02 RE-03 RE-04
A 20 20 38 38
B 35 35 50 50
C 21 21 32 32
D 26 26 40 40
E
φ4.5
φ4.5
φ4.5
φ4.5
F 50 50 68 68
G 10 10 16 16
H 16 19 25 25
R G1/8 G1/4 G3/8 G1/2
S M12 M12 M16 M16

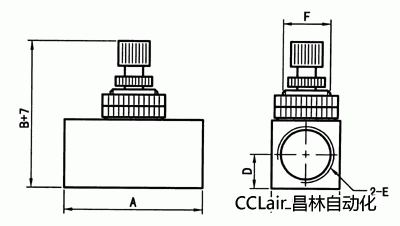

规格 ASC-01 ASC-02 ASC-03 ASC-04
A 46 46 53 53
B 43 43 51 51
C 19 19 26 26
D 9 9 13 13
E G1/8 G1/4 G3/8 G1/2
F M14 M14 M16 M16
