CCD-100B,CCD-160B,CCD-200B,CCD-250B,超高真空电动插板阀

点击图片查看原图

型号: CCD-100B,CCD-160B,CCD-200B,CCD-250B
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 839
询价

公司基本资料信息
详细说明

CCD-100B,CCD-160B,CCD-200B,CCD-250B,超高真空电动插板阀

CCD-320B,CCD-400B,
简介;
本系列阀门为手动驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于

超高真空设备中。阀门是以手转动手柄为动力,通过传动杆推(拉)动连杆机构,带着驱动体沿轴向运动,驱动体通过摆杆或钢珠与阀板连接,完成

阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。
特点;
轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
阀体采用不锈钢内部焊接,漏率小;
阀体采用加强筋结构,体积小、重量轻,外形美观;
采用双导轨轴承滚轮机构,运动平稳;
阀板内整体式结构,支撑力均匀。
适用范围:1×10-7Pa~1.2×105Pa
打开时插板上的压差:≤3×103Pa任意方向
阀体和阀座漏率: <1.3×10-10Pa·L·s-1
建议首次维修前循环次数:10,000次
阀体烘烤温度:打开时≤200℃;关闭时≤150℃
安装位置:任意
电源:DN 63~250为交流220V 50Hz,25W或
交流380V 50 Hz,25W
DN 320~400为交流220V 50Hz,40W或交流380V 50 Hz,40W
(除了上述规格外,特殊规格可定做)
阀门开启或关闭时间
-电动驱动:DN 63~250 ≤15s;DN 320~400 ≤20s
阀门位置指示
-电动驱动:带有启闭位置指示开关(微动开关)

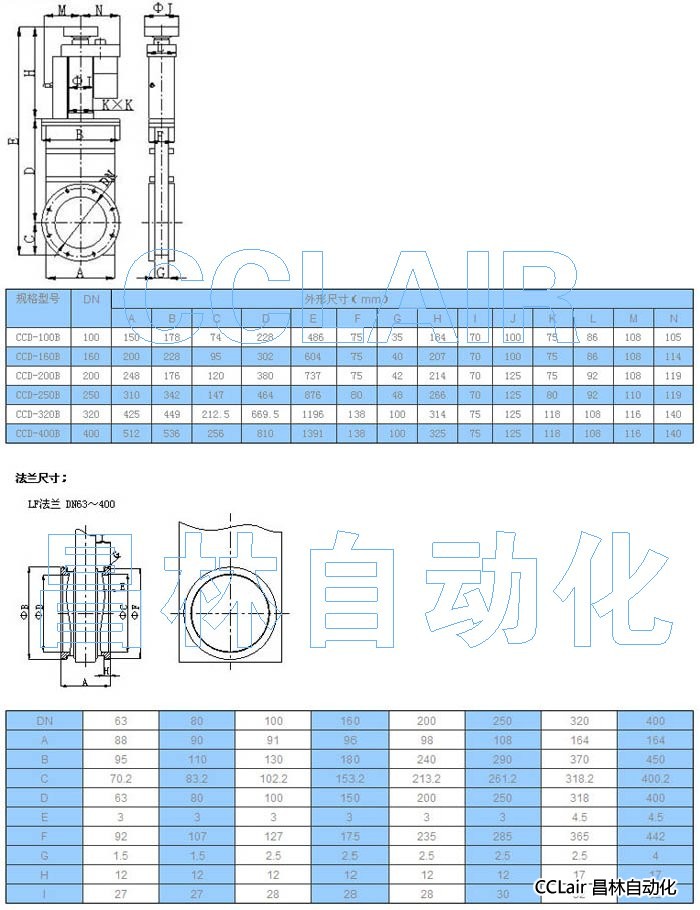

外形尺寸;
