一、概述
BDF型液控补偿调压阀和JDF型液控节流调压阀是依据国外资料研制而成的液压缸专用阀组。
BDF型液控补偿调压阀是一种集液控、补偿、溢流等几种功能于一体的组合阀。
JDF型液控节流调压阀是集液控、节流、溢流等几种功能于一体的组合阀。
以上二种调压阀具有结构紧凑、体积小、安装简单、操作方便等特点，是液压缸的专用阀组，可以防止系统过载而损坏其它元件，同时也可以提高液压缸的使用寿命和安全可靠性。液控补偿调压阀和节流调压阀也可广泛应用于小方板及板坯连铸机的压下及夹紧液压缸装置中，以实现液压缸下行时安全可靠的保压锁定功能，维持液压缸不受负载变化影响，防止管路破裂或制动失灵而造成事故。
BDF型调压阀的阀组由流量补偿阀、溢流阀和液控单向阀等组成。JDF型调压阀的阀组由节流阀、溢流阀和液控单向阀等组成。二种阀体均采用钢制锻件材料，表面进行镀铬或磷化处理。
二、型号说明
BDF _ L ※ ※ - B JDF _ L ※ ※ - B
① ② ③ ④ ⑤ ① ② ③ ④ ⑤
①名称代号：补偿调压阀（液控） ①名称代号：节流调压阀（液控）
②连接形式：L-螺纹连接式 ②连接形式：L-螺纹连接式
③公称通径：6、10mm ③公称通径：6、10mm
④压力等级：a-2~10MPa、b-8~21MPa、 ④压力等级：a-2~10MPa、b-8~21MPa、
c-16~35MPa c-16~35MPa
⑤安装方式：B-板式安装 ⑤安装方式：B-板式安装

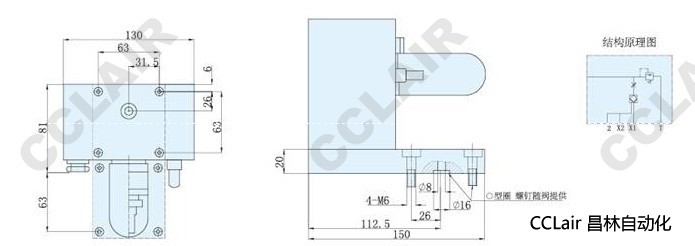

三、外形尺寸
1.BDF型液控补偿调压阀 BDF-L6a~c-B（原代号 AG17604）
|
型号 |
公称 |
公称 |
调压 |
流量补偿阀 |
安全阀和液控单向阀 |
连接尺寸 |
重量 |
|||
|
通径 |
流量 |
通径 |
流量 |
DM |
G |
|||||
|
BDF-L6a-B |
10 |
6 |
2~10 |
8.5 |
12 |
6 |
4 |
M22×1.5 |
G1/2 |
6.2 |
|
BDF-L6b-B |
20 |
8~21 |
||||||||
|
BDF-L6c-B |
31.5 |
16~31.5 |
||||||||
2.JDF型液控节流调压阀 JDF-L6a~c-B（原代号 AG17603）
|
型号 |
公称 |
公称 |
调压 |
安全阀和液控单向阀 |
连接尺寸 |
重量 |
||
|
通径 |
流量 |
DM |
G |
|||||
|
JDF-L6a-B |
10 |
6 |
2~10 |
6 |
4 |
M22×1.5 |
G1/2 |
6.2 |
|
JDF-L6b-B |
20 |
8~21 |
||||||
|
JDF-L6c-B |
31.5 |
16~31.5 |
||||||
注：JBF型液控节流调压阀是在JDF型的基础上增加了板式连接块，但其功能不变。
四、订货说明
1.订货时须写明型号代号全称，如：工作压力为31.5MPa，通径为6mm，板式安装的液控补偿调压阀：BDF-L6c-B。
2.若对此系列阀组有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
