P-GDAA15,P-GDAA20,P-GDAA32,P-GDAA40,P-GDAA50,P-GDAA65,法兰式气动球阀
P-GDAA25,P-GDAA80,P-GDAA100,P-GDAA125,P-GDAA150,P-GDAA200,

技术参数

电动选配

E系列

电源电压

AC220VAC380V(其它特制)

环境温度

-30+70

防护等级

IP67



功能选项

防爆型

防爆等级:dIIBT3/T4

信号反馈

X1机械式无源信号,X2有源信号

带加热器

可在潮湿环境干燥执行器内元件

手动功能

电动执行器带有手动开阀、关阀功能

调节型

输入4~20mA信号,实现球阀调节功能

备注:电动参数请另参考所选配的电动执行器资料。



阀体参数

公称压力

PN10PN16PN25

连接方式

内螺纹

阀体材质

WCBSS304SS316SS316L

球芯材质

WCBSS304SS316SS316L

密封材料

PTFEPPL (特选:石墨、金属硬密封)

工作温度

T3::-30150PTFE
T6: -30
250PPL
T7: -30
350(石墨、金属硬密封)

特制类型:夹套保温型,尺寸参数另询!



标准规范

设计标准:GB/T12237-1989

法兰标准:GB9113.1

结构长度:GB/T15188.3

检测与试验:GB/T13927-1992

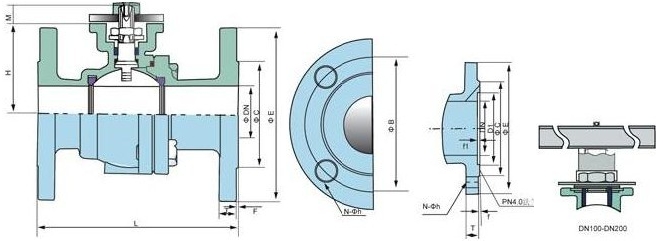

GB阀体尺寸mm

公称压力bar

通径DN

L

ΦE

ΦB

ΦC

T

f

N-Φh

H

M

连接方轴

P-气动头

E-电动头



PN16
304
316
PTFE
PPL

15

130

95

65

45

14

2

4-14

70

12

11

P032D

E06

20

140

105

75

55

14

2

4-14

73.5

12

11

P052D

E06

25

150

115

85

65

14

2

4-14

78.5

12

11

P063D

E06

32

165

135

100

78

16

2

4-18

90

16

14

P063D

E06

40

180

145

110

85

16

2

4-18

95.5

18

14

P075D

E06

50

200

160

125

100

18

2

4-18

101.5

20

17

P083D

E10

65

220

180

145

120

18

2

4-18

125

20

17

P092D

E15

80

250

195

160

135

20

2

8-18

145

24

22

P105D

E20

100

280

215

180

155

22

2

8-18

163

25

22

P125D

E30

125

320

245

210

185

22

3

8-18

187.5

30

27

P140D/AW

E40

150

360

280

240

210

24

3

8-23

216

30

27

P190D/AW

E60

200

400

335

295

265

26

3

12-23

260

30




P210D/AW

E90



PN25
WCB
304316
PTFE
PPL

通径DN

L

ΦE

ΦB

ΦC

T

f

N-Φh

H

M

支架高度

P-气动头

E-电动头

15

130

95

65

45

16

2

4-14

80




60

P052D

E06

20

140

105

75

55

16

2

4-14

85




60

P063D

E06

25

150

115

85

65

16

2

4-14

95




60

P063D

E06

32

165

135

100

78

18

2

4-18

120




78

P075D

E06

40

180

145

110

85

18

2

4-18

120




78

P083D

E10

50

200

160

125

100

20

2

4-18

160




78

P092D

E15

65

220

180

145

120

22

2

8-18

166




81

P105D

E20

80

250

195

160

135

22

2

8-18

185




94

P125D

E30

100

280

230

190

160

24

2

8-23

220




94

P140D

E30

125

320

270

220

188

28

3

8-25

255




94

P160D/AW

E40

150

360

300

250

218

30

3

8-25

340




94

P210D/AW

E80

200

400

360

310

278

34

3

12-25

260




94

P240D/AW

E100

PN40
WCB
304
PTFE
PPL



通径DN

L

ΦE

ΦB

ΦC

D1

T

f

f1

N-ΦHh

H




支架高度

P-气动头

E-电动头

15

140

95

65

46

40

14

2

4

4-14

48




60

P063D

E06

20

152

105

75

56

51

16

2

4

4-14

53




60

P063D

E06

25

165

115

85

65

58

16

2

4

4-14

64




60

P075D

E06

32

178

140

100

76

66

18

2

4

4-18

71




60

P083D

E06

40

190

150

110

84

76

18

2

4

4-18

76




78

P092D

E10

50

216

165

125

99

88

20

2

4

4-18

85




78

P105D

E15

65

241

185

145

118

110

22

2

4

8-18

104




78

P125D

E20

80

283

200

160

132

121

24

2

4

8-18

114




81

P140D

E30

100

305

235

190

156

150

24

2

4.5

8-22

140




94

P160D/AW

E40

125

381

270

220

184

176

26

2

4.5

8-26

183




94

P210D/AW

E50

150

403

300

250

211

204

28

2

4.5

8-26

202




94

P240D/AW

E90

200

502

375

320

284

260

34

2

4.5

12-30

253




94

P270D/AW

E160
