GDE15,GDE20,GDE25,GDE32,GDE40F,GDE50F,蒸汽电磁阀
GDE40,GDE50,GDE15F,GDE20F,GDE25F,GDE32F,

应用范围

工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、航天、

石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、酿酒、

吹灰除尘、纺织印染、暖通空调、食品、水处理、等控制系统。

技术参数

公称通径 DN15-50

原理结构  分步直动式

阀体材质 SS304321、(SS316批量可特制)

密封材料 NBRFKMPTFE、紫铜

适用流体  气体、液体,蒸汽、真空、导热油等真空电磁阀

环境温度 -25+60(防爆型-20+50

流体温度 T1:-20~90,T5: -25~220

流体粘度 ≤22mm2/S50mm2/S以下可特制)

连接方式  内螺纹

安装方式  水平,线圈向上(禁止垂直安装)

防护等级  普通线圈IP54,防爆线圈IP65

功能选项



代号

功能名称

功能说明

K

常开型

通电阀关,断电阀开

E

防爆型

防爆等级:Ex dBT3/T4

S

带手动操作

可手动打开或关闭本阀

X1

远程信号反馈

无源机械触点,适用气体介

N

带止回功能

限制流体单向流动,防止倒流

J

配节能模块

降低线圈温升和功耗,延长线圈寿命

注:信号反馈装置限于工作温度≤80℃场合*无源信号反馈要求流体压差≥1~3bar;

节能模块暂时没有防爆型;

手动装置特点:直接打开主阀芯,无需压差条件!

位置受限。S、X1、N同一台阀只能选择其中一种功能。

电气参数

常规电压    220V AC 50/60Hz24V DC

特制电压    AC 50/60Hz:380V110V48V36V24V

DC:220V、110V、48V、12V

额定功率    AC:通径≤25mm,45VA; ≥32mm,70VA

DC:通径≤25mm,40W; ≥32mm,65W

电压公差    ±10%

电气连接    普通型:标准接线盒

防爆型:M20x1.5内螺纹,内置接线盒(可定制G1/2或NPT螺纹)

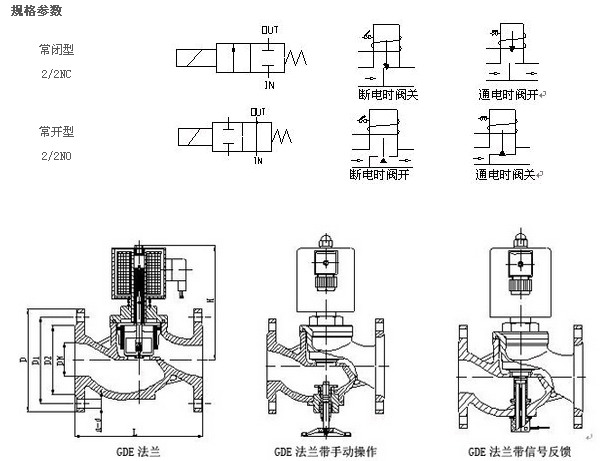

外形尺寸mm

型号规格

L

H

H常开

H防爆

D

D1

D2

n-d

GDE15F

90

152

175

185

Φ95

65

45

4-Φ12

GDE20F

115

155

175

185

Φ105

75

55

4-Φ14

GDE25F

125

158

178

188

Φ115

85

65

4-Φ14

GDE32F

140

168

188

198

Φ135

100

78

4-Φ18

GDE40F

165

175

195

205

Φ145

110

85

4-Φ18

GDE50F

190

185

205

215

Φ160

125

100

4-Φ18



型号规格

通径[mm]

Kv

最小压差[bar]

最大工作压力[bar]

特制常闭型

工作压力范围[bar]

标准型

X1/N

常闭型

常开型

GDE15

15

2.8

0

1

16

8

1~25

GDE20

20

5.4

0

1

16

8

1~25

GDE25

25

8.5

0

1

16

8

1~25

GDE32

32

14

0

1

16

8

1~25

GDE40

40

18

0

1

16

8

1~25

GDE50

50

28

0

1

16

8

1~25

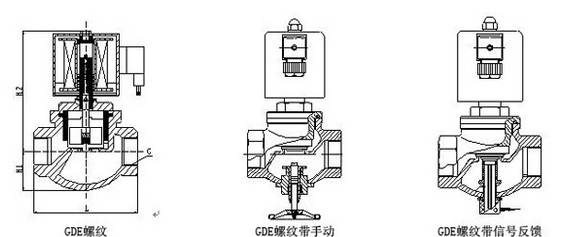

外形尺寸mm

型号规格

G

L

фW

H1

H2

H2常开

H2防爆

L*(特选)

GDE15

1/2

80

76

26

145

165

175

90

GDE20

3/4

82

76

31

148

168

178

93

GDE25

1

105

76

35

155

175

185

110

GDE32

1 1/4

105

76

45

158

178

188

120

GDE40

1 1/2

120

76

55

176

196

206

140

GDE50

2

140

76

56

186

206

216

162

优化建议
①流体温度一定要按实际提供给我们,否则虚报高温将会使生产时公差系数和密封配置不当,而引起泄露;
②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象。
③防爆场合建议不要选择带信号反馈功能,因为防爆信号反馈装置成本比普通的贵数倍,若必需请咨询我司。

应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
⑤介质含有杂质,阀前必须装过滤器(滤网≧
80目/㎝2);且无凝固或晶体现象。
